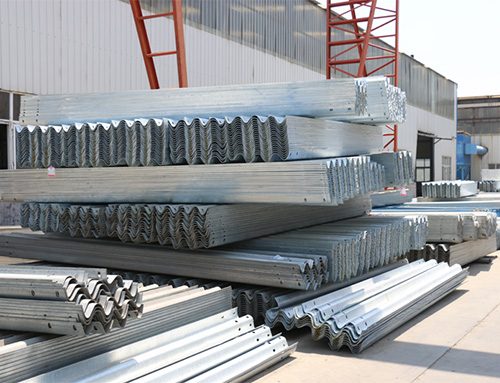

波形護欄簡介：

波形護欄是目前國內外公路大橋應用最廣泛的安全防護欄。當收到外力作用時，通過護欄板和立柱變形，吸收撞擊力，保護行人和車輛。是最常見的道路行車安全的應急保護設置。

波形護欄為公路防撞設施，主要是為了防止失控車輛沖出道路，一般為鍍鋅鋼板加工而成，根據公路等級不同而采用不同的規格。

波形護欄基本信息：

別稱：波形板護欄、鍍鋅板護欄、防撞護欄、W鋅鋼護欄、道路護欄

作用：隔離和防護，吸收碰撞能量，防止車輛沖出路外

材質：冷軋，半鋼性

波形護欄常見規格：

雙波波形護欄板4320*310*85*3/4;

三波波形護欄板4320*506*85*3/4;

雙波立柱114/Ø140 mm×4.5mm×高度;

三波立柱114/Ø140 mm×4.5mm×高度;

波形護欄的安裝操作：

(1)護欄板的安裝必須待立柱混凝土強度達到一定的強度后才能進行。

(2)波形板通過拼接螺栓相互連接，并由連接螺栓固定于立柱或橫梁上。

(3)波形板的連接螺栓及拼接螺栓不宜過早擰緊，以便在安裝過程中利用波形板的長圓孔及時進行調整，使其形成平順的線形，避免局部凹凸。

(4)波形板頂面應與道路豎曲線相協調。波形板通過拼接螺栓相互拼接，并由連接螺栓通過防阻塊或托架固定于立柱上。

(5)當護欄的線形認為比較滿意時，方可最后擰緊螺栓。

(6)端頭安裝

端頭安裝應根據設計圖設計的地錨端頭及圓端頭、中央開口端頭等不同結構分別安裝在不同的位置，凡需混凝土澆筑基礎的地方，必須等到混凝土強度達到設計強度的70%以上擰緊連接螺栓。

波形護欄分類：

波形梁護欄一般按設置地點和防撞等級來分類。

按設置地點可以分為路側護欄和中央波形護欄隔帶護欄。

按防撞等級可分為A級和S級。S級護欄屬于加強型，適用于道路兩側特別危險的路段使用，A級用于專用公路。

按防撞等級一般可分為A級和B級。A級護欄屬于加強型，適用于路側特別危險的路段使用，B級用于專用公路。

波形梁護欄產品介紹:常用路側波形梁護欄按防撞等級可分為B、A、SB、SA、SS五級，高速公路防撞護欄是典型的冷彎型鋼產品;

二波護欄板常用規格是4320mm×310mm×85mm×3/4mm，

立柱為114/140 mm×4.5mm;

三波護欄板常用規格是4320mm×506mm×85mm×3/4mm

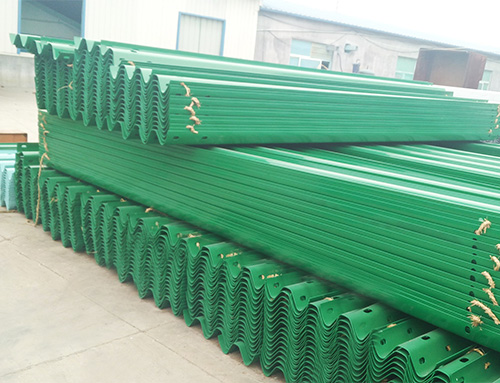

浸塑波形護欄防腐性能更好，先熱鍍鋅，然后再浸塑，達到雙重防腐效果。

波形護欄施工及注意事項：

1.立柱放樣

(1)根據設計圖和路基單位提供的路面中心線及高程數據放樣，并以橋梁、遂道、涵洞等控制點進行測量定位

(2)已實施的部分路肩墻和外擋墻如因連線不一致的，為了保證波形護欄的順適，需在原路肩墻外增加砼或漿砌片石接順。

(3)對全線路肩預留孔進行調查，原則上在路肩施工單位預留孔位置安裝護欄立柱。若原預留孔位置不符合要求或未留孔，首先匯報給監理工程師并重新確定護欄立柱的施工方法。

2.立柱安裝

(1)立柱安裝應與設計圖相符，并與道路線形相協調。

(2)立柱應牢固地埋入土中，達到設計程度，并與路面垂直。

(3)由于現場實際情況無法采用打入式方式施工。全線立柱施工均采用預留孔或鉆孔后埋設立柱，混凝土回填。施工時應精確定位。

(4)立柱安裝就位后，其水平方向和豎直方向應形成平順的線形。

3.防阻塊安裝

防阻塊通過連接螺栓固定到立柱上，在波形梁安裝前防阻塊與立柱間的螺栓不應過早擰緊，應在護欄板安裝到位后，再擰緊螺栓。

【波形護欄一般市場價格】：

市場價格也不一定非常準確的，因為不同的品牌產品價格與工藝都是有所不同的;目前市面上一般的價格為12-15元/米。

波形板護欄常用編號方式：

A - A - A

護欄類型-防撞等級-立柱間距及埋設方式

公路波形護欄代號及意義:

Gr-B-4E 路側B級雙波波形梁護欄，立柱間距4m，打入式

Gr-B-2E 路側B級雙波波形梁護欄，立柱間距2m，打入式

Gr-B-4C 路側B級雙波波形梁護欄, 立柱間距4m，混凝土基礎

Gr-B-2C 路側B級雙波波形梁護欄, 立柱間距2m，混凝土基礎

Gr-A-4E 路側A級雙波波形梁護欄，立柱間距4m，打入式

Gr-A-2E 路側A級雙波波形梁護欄，立柱間距2m，打入式

Gr-A-4C 路側A級雙波波形梁護欄, 立柱間距4m，混凝土基礎

Gr-A-2C 路側A級雙波波形梁護欄, 立柱間距2m，混凝土基礎

Gr-SB-4E 路側SB級雙波波形梁護欄，立柱間距4m，打入式

Gr-SB-2E 路側SB級雙波波形梁護欄，立柱間距2m，打入式

Gr-A-2B1 路側A級雙波波形梁護欄，立柱間距2m，預埋套筒式

Gr-SB-1B1 路側SB級三波波形梁護欄，立柱間距1m，預埋套筒式

Gr-Am-4E 中央分隔帶分設型Am級雙波波形梁護欄，立柱間距4m，打入式

Gr-Am-2E 中央分隔帶分設型Am級雙波波形梁護欄，立柱間距2m，打入式

Gr-SBm-1B1 中央分隔帶分設型SBm級三波波形梁護欄，立柱間距1m，預埋套筒式

Grd-Am-2E 中央分隔帶組合型Am級雙波波形梁護欄，立柱間距2m，打入式

Grd-Am-1B1 中央分隔帶組合型Am級雙波波形梁護欄，立柱間距1m，預埋套筒式
